|
|
|
|
| 工業(yè)地坪為什么要防止水泥起粉 |
如何避免水泥表面出現(xiàn)起粉現(xiàn)象？l因為水泥表面出現(xiàn)起粉現(xiàn)象時再在此水泥面上做環(huán)氧地坪，防靜電地坪等地坪時會麻煩很多。 其實我們分析水泥表面出現(xiàn)起粉的現(xiàn)象是為了我們后期做環(huán)氧地坪，金剛砂地坪，耐磨地坪，防火地坪等工業(yè)地坪避免出現(xiàn)開裂起砂現(xiàn)象。
前面一篇短文中正宇已經(jīng)解說了為什么水泥地面會起粉。那么現(xiàn)在我們來談?wù)勅绾尉退啾砻嫫鸱郜F(xiàn)象如何避免。水泥產(chǎn)品本身要具有較好的鎖水性，一是要注意控制水灰比不宜過大、注意防止嚴(yán)重的泌水引起水泥表層水灰比過大。從產(chǎn)品中的材料配合比及來料選擇出發(fā)，外加劑不要過多摻入，水泥澆筑凝結(jié)時間要不宜過長，砂石集料要符合國家質(zhì)量要求，尤其要注意砂中0.315mm以下的顆粒含量。如果水泥的凝結(jié)時間，比表面積過小，顆粒級配過分集中話起粉現(xiàn)象就會出現(xiàn)。
二是施工過程要防止振搗過度，因為過振會造成水泥嚴(yán)重的離析和泌水情形。

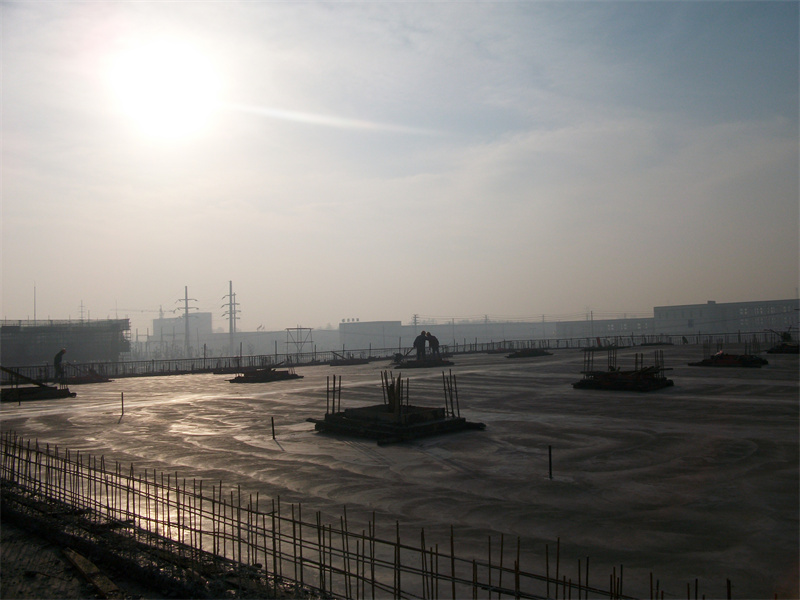

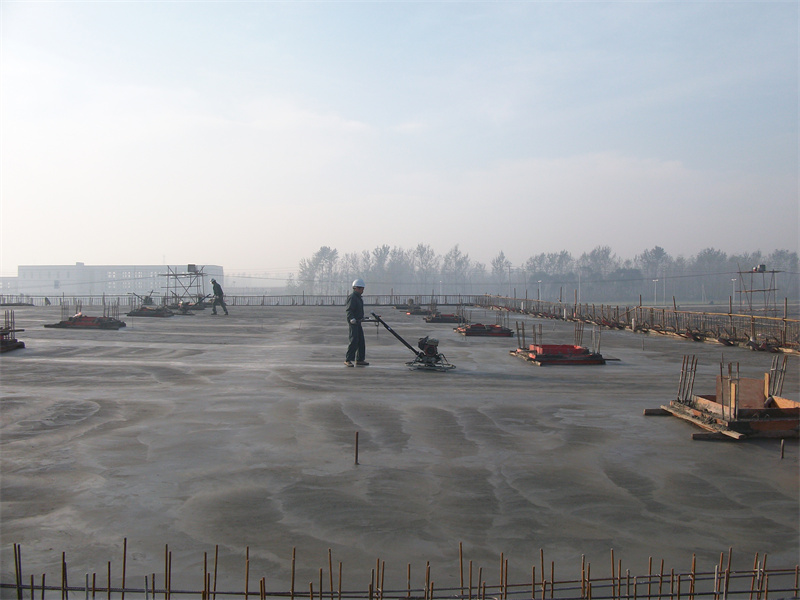

三是施工后對水泥表面要注意及時養(yǎng)護，混凝土拆模后要采取有效保溫保濕措施。當(dāng)氣溫低于5度以下時，不能對水泥表面進行灑水養(yǎng)護，但是可以在水泥 表面用養(yǎng)護劑以及適當(dāng)保溫措施。冬季零下要防止水泥表面硬化之前表面水灰比過大，又要防水泥中的水分在表層建立起強度之前散失，對于摻有粉煤灰或礦渣的混凝土，由于其早期強度較低，表層需要足夠多的水化產(chǎn)物來封堵表層大的毛細孔，要注意早期充分的濕養(yǎng)護，不能讓水泥表層水分散失較快較多，表層水泥需要得到充分的水化，才不會導(dǎo)致水泥表層強度偏低，結(jié)構(gòu)松散。通常，在水泥接近終凝時，要對水泥進行二次抹面或壓面，使水泥表層結(jié)構(gòu)更加致密。
|
| 【返回】 |
|
|
